冷鍍鋅封閉劑由改性樹脂、金屬顏料組成的單組份高性能涂料。
可與冷鍍鋅底漆配套使用，用于嚴(yán)酷工業(yè)腐蝕環(huán)境的新建鋼結(jié)構(gòu)表面作為封閉漆使用。
冷鍍鋅漆
冷鍍鋅封閉劑由改性樹脂、金屬顏料組成的單組份高性能涂料。
可與冷鍍鋅底漆配套使用，用于嚴(yán)酷工業(yè)腐蝕環(huán)境的新建鋼結(jié)構(gòu)表面作為封閉漆使用。
能夠有效封閉冷鍍鋅底漆的鋅粉，防止鋅粉氧化變色，延長涂層的使用壽命。
具有優(yōu)異的耐酸、耐堿、耐鹽霧等性能，能夠有效保護(hù)金屬表面免受化學(xué)大氣腐蝕。
具有良好的附著力、柔韌性和耐磨性，能夠承受一定的機(jī)械沖擊和磨損。
漆膜光澤度高，裝飾效果好，能夠賦予金屬表面美觀的外觀效果。
 |  |  |  |
 |  |  |  |
冷鍍鋅封閉劑適用于與冷鍍鋅底漆配套使用，作為鋼結(jié)構(gòu)、金屬制件等表面的防腐蝕涂層。
特別適用于長期暴露于大氣環(huán)境中的金屬表面，如：建筑物和設(shè)施、橋梁和路燈、電力設(shè)施、交通運(yùn)輸工具、機(jī)械設(shè)備。
 |  |  |
 |  |  |
| 顏色 | 銀色 |
| 體積固體份 | 24% |
| 閃點(diǎn) | 23℃以上 |
| 涂裝膜厚 | 干膜:15-20微米/道: 濕膜:63-83微米/道 |
| 理論涂布率 | 0.098千克/平方米/20微 實(shí)際涂布率與表面處理，外界環(huán)境，施工方法等多種因素有關(guān)米 |

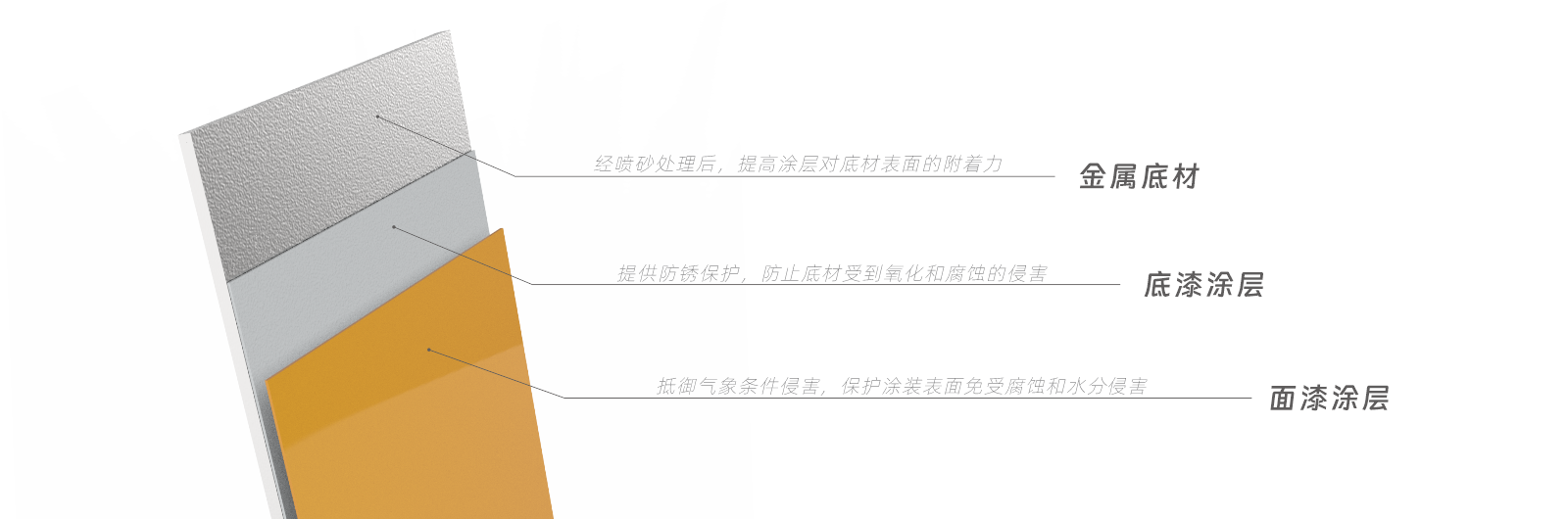

與冷鍍鋅底漆配套使用。
施工溫度：-5℃～40℃
混合：使用動(dòng)力工具攪拌均勻
混合比例：單組份涂料
| 施工方法 | 噴嘴尺寸 | 出口壓力 | 稀釋比例 |
| 無氣噴涂 | 0.43mm-0.53mm | 10-15Mpa | 12-23% |
| 空氣噴涂 | ---- | ---- | 33-42% |
| 刷涂/輥涂 | ---- | ---- | 23-33% |
干燥時(shí)間&涂裝間隔
| 溫度 | 5℃ | 20℃ | 30℃ |
| 指觸干燥 | 1hr | 40mins | 30mins |
| 半硬干燥 | 6hrs | 3hrs | 2hrs |
| 最小涂裝間隔 | 12hrs | 6hrs | 4hrs |
| 最大涂裝間隔 | 無限制 | ||
表面處理：
被涂的鋼鐵表面，必須徹底清除油污、氧化皮、鐵銹、舊涂層等，可采取拋丸或噴砂方法，達(dá)瑞典除銹標(biāo)準(zhǔn)Sa2.5級(jí)，粗糙度達(dá)30~70μm；也可采用手工除銹方法，達(dá)瑞典除銹標(biāo)準(zhǔn)St3級(jí)，粗糙度達(dá)30~70μm。
安全措施：
1、避免接觸皮膚和眼睛。
2、油漆接觸到皮膚，應(yīng)用溫水或者適當(dāng)?shù)那逑磩┣逑?。油漆接觸到眼睛，應(yīng)用大量水沖洗并立即就醫(yī)。
3、保證良好的通風(fēng)。
4、涂料中含有可燃物質(zhì)，請(qǐng)遠(yuǎn)離火花并禁止在臨近地區(qū)吸煙。
5、現(xiàn)場遵守一切健康安全規(guī)定。
貯存：
貯存于干燥陰涼的環(huán)境中，遠(yuǎn)離熱源及火源。包裝桶必須保持封閉。
貯存期限：自生產(chǎn)之日起12個(gè)月（25℃）
提請(qǐng)注意：
鑒于產(chǎn)品使用條件非我方所能控制，此中信息不含擔(dān)保，即僅在選取產(chǎn)品上對(duì)買方負(fù)責(zé)。由于我公司產(chǎn)品及生產(chǎn)工藝的不斷發(fā)展，本說明書的內(nèi)容也會(huì)隨時(shí)進(jìn)行更改，此中所有信息均以我方確認(rèn)為主。產(chǎn)品使用前，請(qǐng)確認(rèn)所持說明書為最新版本。
15602001474
